plc控制柜

PLC控制柜集PLC、工業平板電腦和電氣控制回路于一體的自動化控制設備。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕?jù)實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統。PLC控制柜能適應各種大小規模的工業自動化控制場合。現已廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

PLC控制柜中的PLC采用西門子PLC,平板電腦采用MCGS工業平板電腦，電氣控制回路采用西門子或施耐德器件。

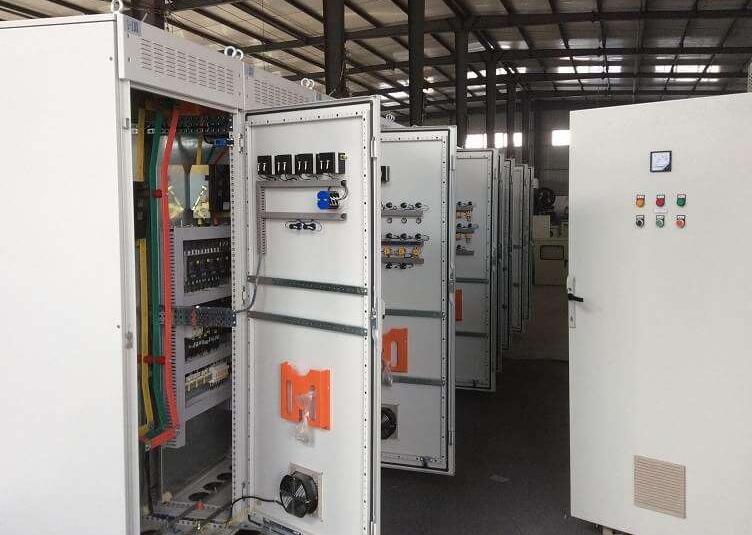

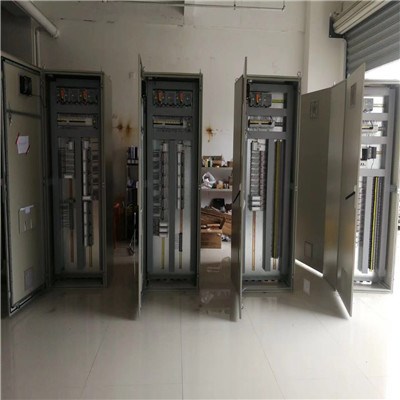

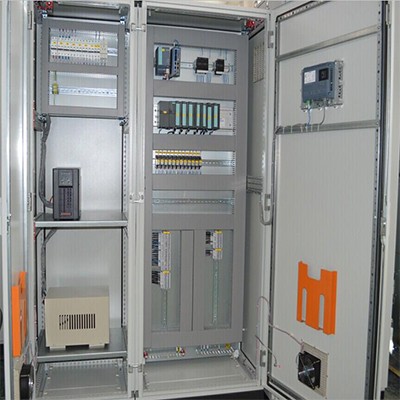

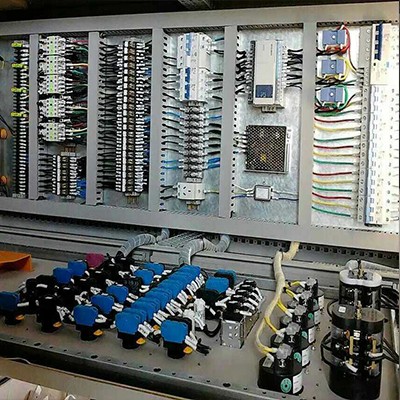

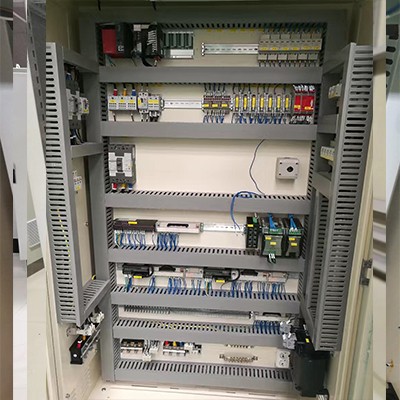

PLC控制柜為前后開門，前門為單開門，后門為雙開門。在前門板上安裝了電壓表、電流表、平板電腦和控制按鈕及指示燈。在柜體中央有前后兩塊鍍鋅安裝板，前安裝板上裝有PLC、信號隔離變送器、控制中間繼電器及控制信號輸入輸出端子。后安裝板上裝有電氣控制回路使用的斷路器、交流接觸器、熱繼電器和電氣輸出端子。

PLC控制柜采用三相五線制供電，單柜大裝機容量280KW。在電源進線和設備接地之間安裝了瞬電吸收器，可以有效防止雷擊損毀設備。

PLC控制柜（單柜）多可控制32個電氣回路

PLC控制柜（單柜）多可以接納16路4-20MA模擬量輸入、96路數字量輸入、4路4-20MA模擬量輸出、32路數字量輸出。

PLC控制柜具有“自動、停、手動”選擇功能。當選擇“自動”功能時，系統會根據所設置的參數和程序自動控制相應電氣回路運行。當選擇“?！惫δ軙r，系統強制停運相應控制回路。當選擇“手動”動能時，可直接啟動相應控制回路。

PLC控制柜使用的工業平板電腦不僅具有一般工業控制計算機的功能，而且它有體積小，使用方便的優點，它采用的是Windows CE系統，系統不會受病毒感染，平板電腦主要完成對控制柜的參數設置，以動態圖形方式實時監視本柜控制電氣設備的運行情況，對本柜電氣設備異常作出故障報警。在平板電腦

液晶屏上實時顯示本柜控制電氣設備的運行動態圖形，設備正常運行時，顯綠色；設備停止時，現紅色。設備異常報警時，黃紅色交替閃耀。并且發出報警聲響。

PLC控制柜使用的工業平板電腦為用戶提供強大的數據管理功能。為用戶提供了日報表、數據庫瀏覽、控制數據趨向瀏覽功能。用戶可以方便的查閱任何時間內的系統控制數據和設備運行情況。

PLC控制柜使用的工業平板電腦具有自動開機和關機功能，無需人員值守。

PLC控制柜有兩個RS485通訊接口和一個RJ45 TCP/IP接口，在規模較大的控制系統中，可以通過RS485接口和工業現場總線協議或通過RJ45接口和工業以太網TCP/IP協議將多臺PLC控制柜聯成網絡集散控制系統（DCS）。

PLC控制柜采用寶鋼冷軋鋼板，柜體板厚度為1.5mm，前后門板厚度為2mm。柜體表面經抗氧化噴塑處理，防護等級為IP56.柜體尺寸：2000X900X700(高X寬X厚)。
